Как правило, при подключении потребителей к электрической сети, используется трехфазная разводка. При этом идеальное соотношение между нулем и каждой из фаз должно составлять 220В.

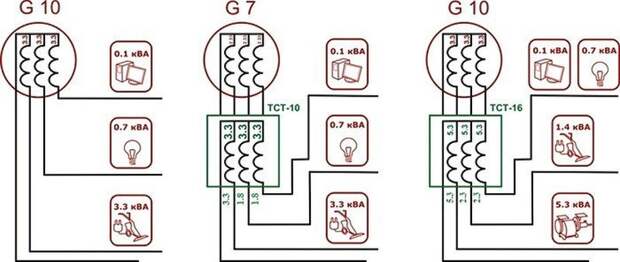

Но это в идеале, на практике все оказывается все не так гладко. Из-за индивидуальных нагрузок в одной или другой фазе характер энергопотребления и мощность не всегда распределяется равномерно, что приводит к перекосу фаз.
В результате такого перекоса фазных токов в нулевом проводе возникает напряжение смещения, а не только уравнительный ток. Такой перекос негативно сказывается на кабельной изоляции и чревато возникновениям сбоев в работе.
Еще хуже на такую несимметрию реагируют автономные трехфазные генераторы. Помимо вышеперечисленных проблем, велика вероятность появления механических неисправностей и даже серьезных поломок.
Возникают такие нештатные ситуации из-за того, что топливо, смазочные материалы и охлаждающие жидкости в таком режиме используются интенсивнее и генератор работает в более жестких условиях.

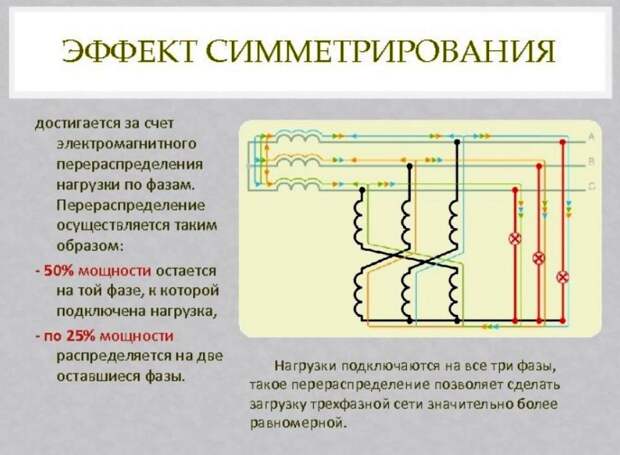

Выравнять напряжением путем расчета токов потребителей энергии на каждой фазе является практически неосуществимой задачей. Бороться с таким негативным воздействием помогают симметрирующие трансформаторы.
Если для вас актуальны проблемы выравнивания напряжения, то вы можете купить симметрирующие трансформаторы Штиль на сайте newet.ru.
Устройство и функционирование симметрирующих трансформаторов

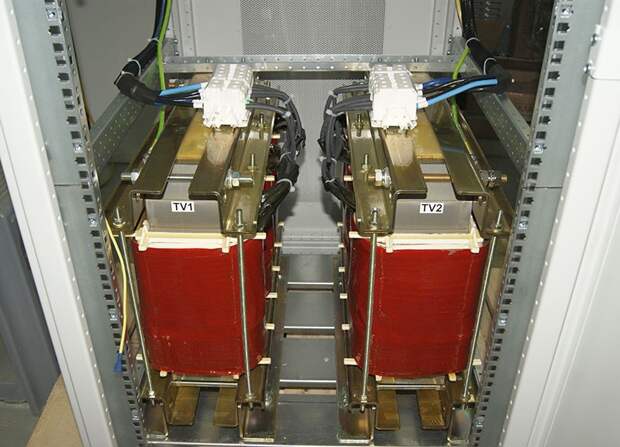

Симметрирующие трансформаторы монтируются стационарно в ящик или же электрический шкаф. Внизу панели, как правило, размещаются выводы подключения. Возможен вариант с наличием кабеля с вилкой или клеммами.
Для защиты от избыточных нагрузок и коротких замыканий трансформатор оборудован электрическим автоматом. Кроме того, для изготовления катушек используется только медный провод и при этом обмотка выполняется путем гальванической развязки.
Передняя панель симметрирующего трансформатора оснащена индикаторами, которые показывают текущий режим работы и каково напряжение на выходе.

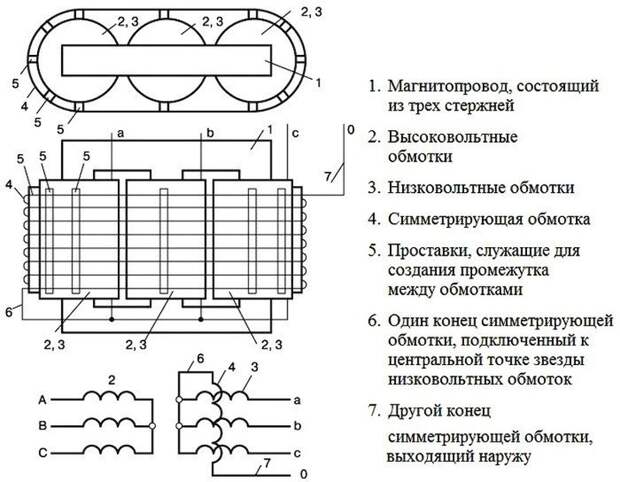

Трехфазный трансформатор имеет первичную и вторичную обмотки, соединенные между собой "звездой". В дополнение к этому в устройстве имеется специальная симметрирующая обмотка.
Как только по причине несимметричной нагрузки в нулевом проводнике начинает появляться уравнительный ток в работу вступает дополнительная обмотка и нивелирует магнитные потоки обмоток своим противоположным действием.
Как итог — перекос фаз полностью исчезает, что и требуется для стабильной работы.
